テーパー切替位置が30％～80％まで5％刻みでグラフを分けて作りました。

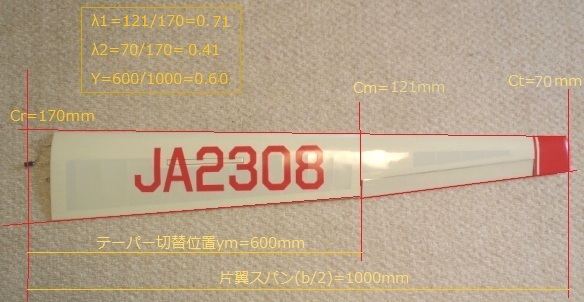

下図を参考に各テーパー比、λ1、λ2を機体から実測して、自機のテーパー切替位置にあったグラフを使用します。
λ1、λ2の組み合わせでMAC位置の値を読み取り、片翼幅の寸法を掛ければ機体中心位置からの距離が求まります。



具体的な使い方は「Ka-8bのMAC位置をグラフから読み取る」を見てください。
また2段テーパーではなく、単純なテーパー翼の場合は「重心位置と平均空力翼弦」にある表で求めます。


テーパー切替位置＝30％

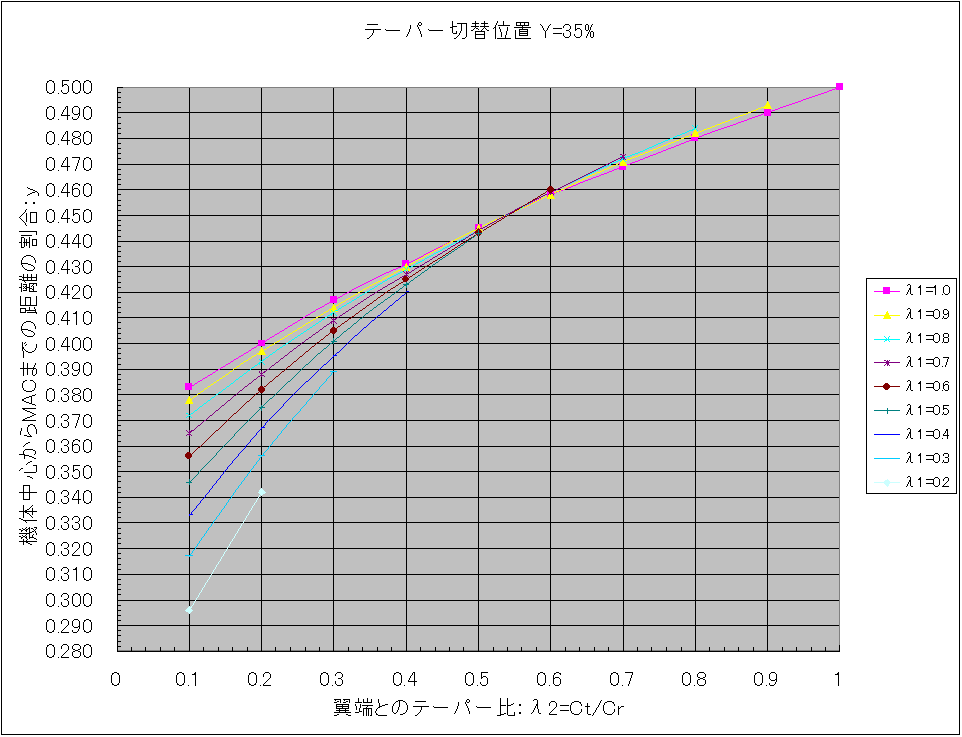

テーパー切替位置＝35％

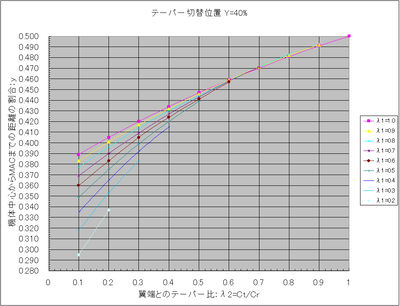

テーパー切替位置＝40％

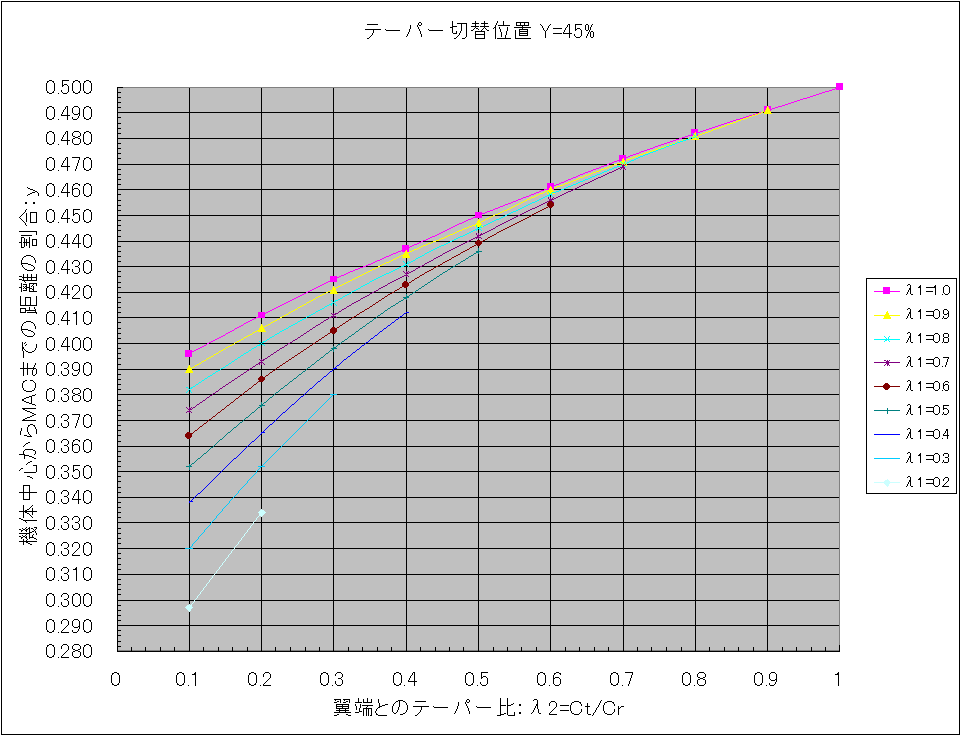

テーパー切替位置＝45％

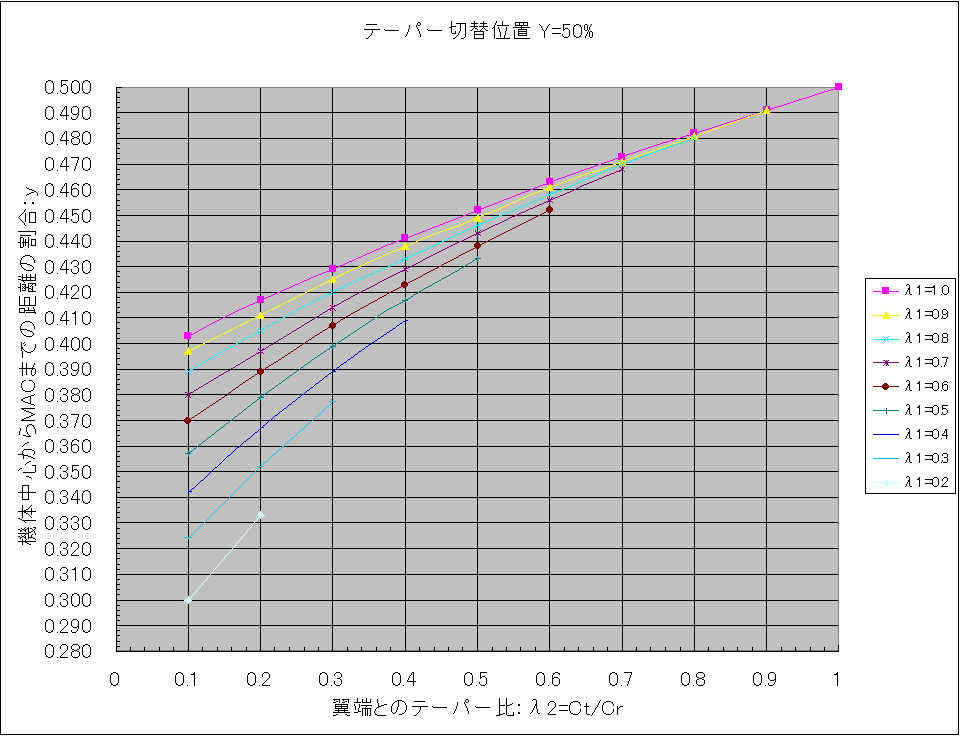

テーパー切替位置＝50％

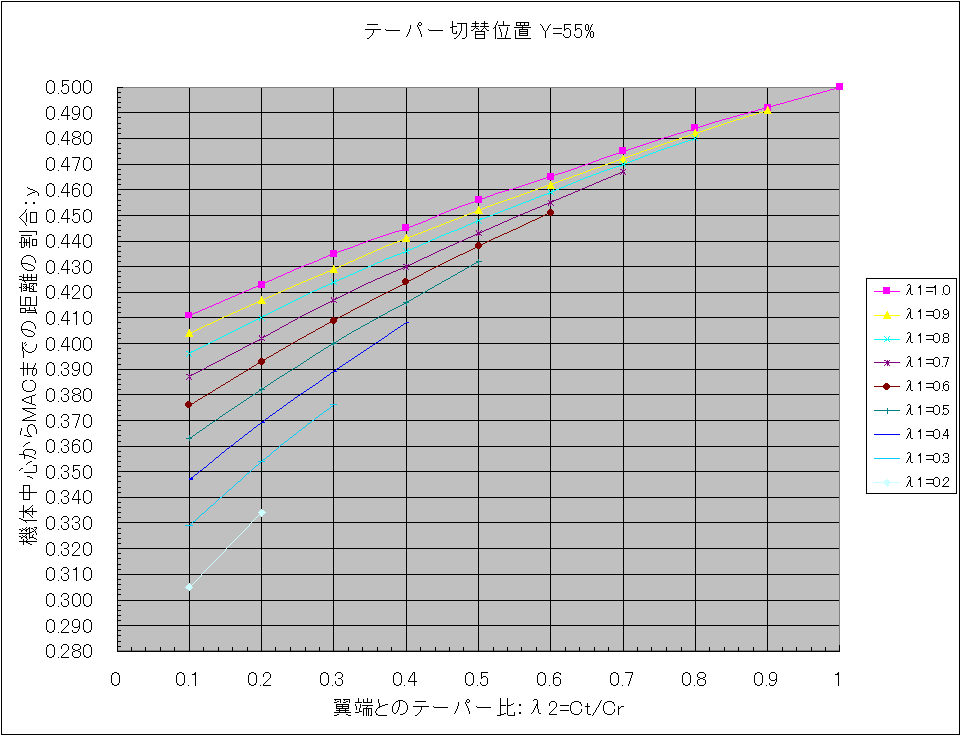

テーパー切替位置＝55％

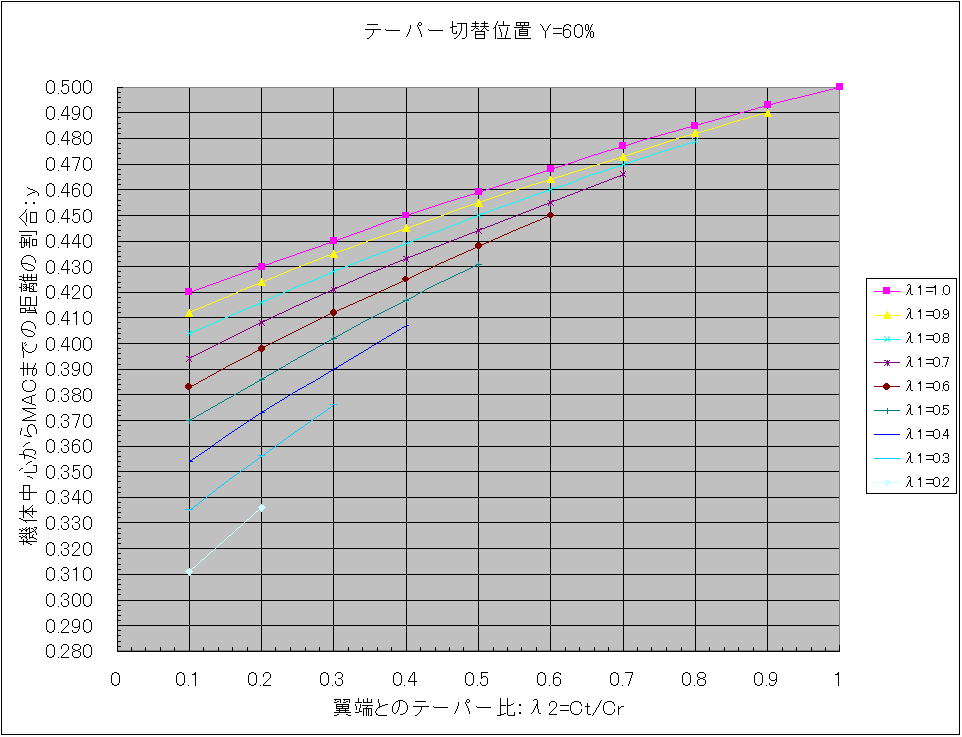

テーパー切替位置＝60％

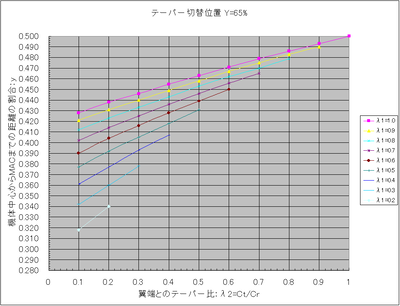

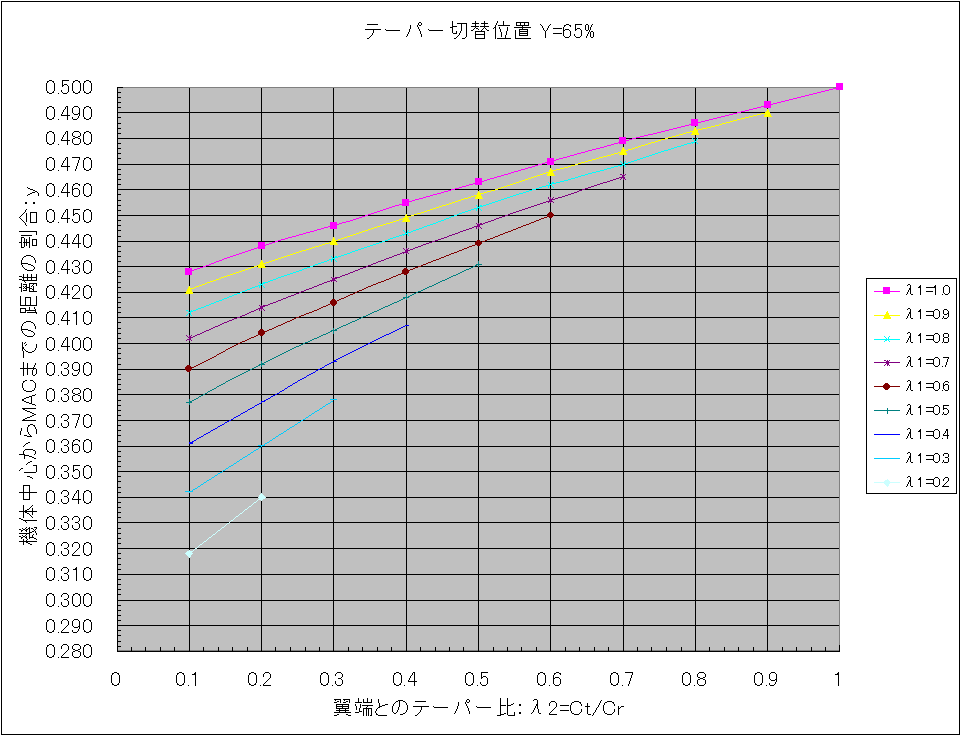

テーパー切替位置＝65％


テーパー切替位置＝70％


テーパー切替位置＝75％

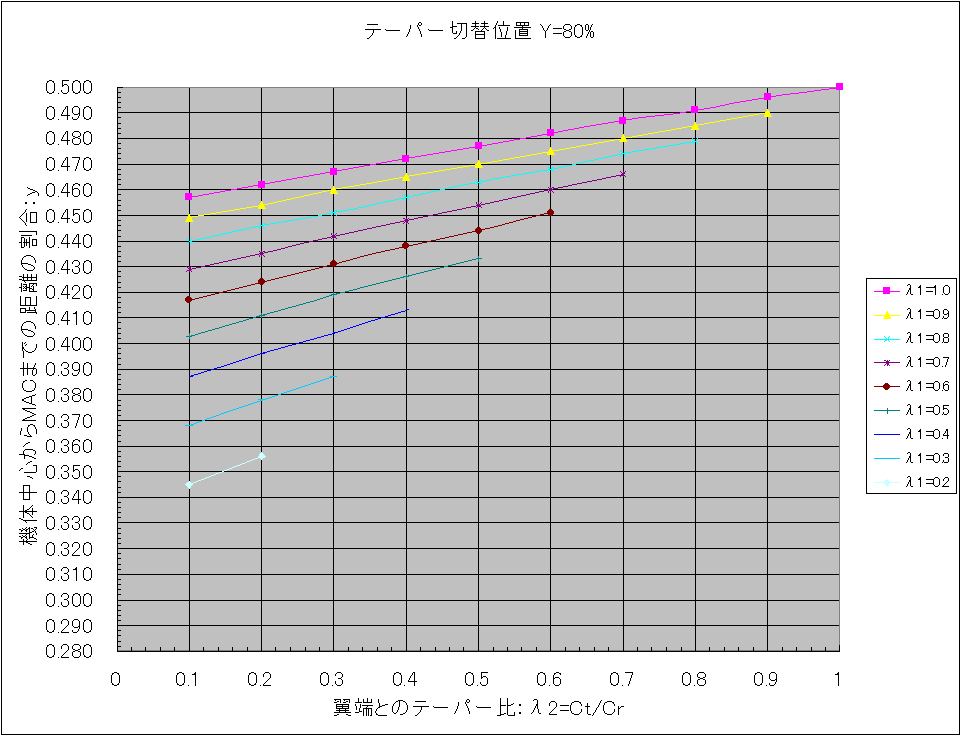

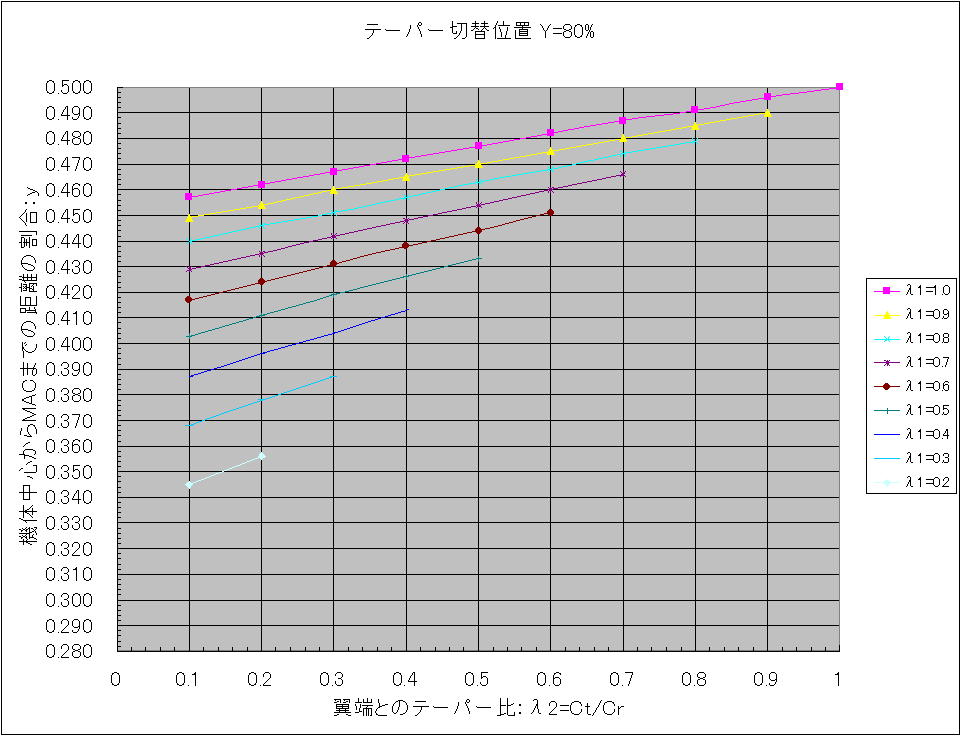

テーパー切替位置＝80％



尚、このグラフを作成するにあたっての根拠は「2段テーパー翼の平均空力翼弦位置（２）」です。
