人力飛行機→フライトシム→RC飛行機→セキセイインコ飼育→上級滑空機ライセンス取得という空物好きです。
| |

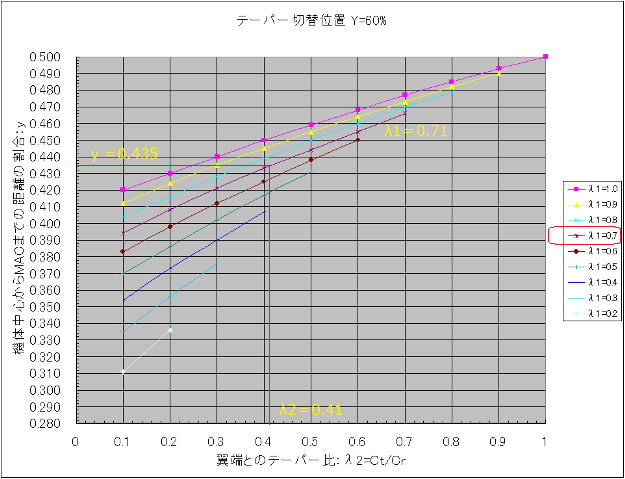

毎度お馴染みの画像ですが、グラフを使ってMAC位置を出すやり方を説明します。
テーパー切替位置Yが0.6なので、60％用のグラフを使います。 λ2＝0.41の点を真っ直ぐ上にあげ、λ1＝0.7のラインにぶつけます。 グラフからYの値が0.435と読み取れます。 なので片翼スパン1000mm×0.435＝435mmが機体中心線からMACまでの距離となります。
